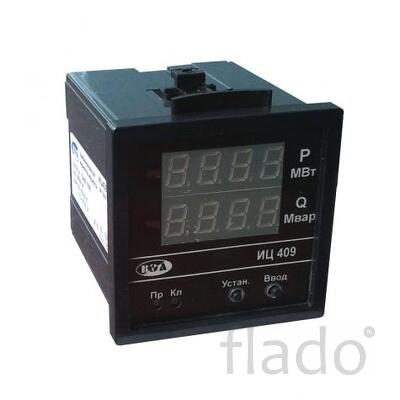

Комбинированный индикатор мощности ИЦ409 (щитовой ваттварметр с цифровой индикацией, реле направления мощности) предназначен для измерения, с индикацией полярности, активной и реактивной мощности в трехфазных сетях переменного тока. Также применяется для контроля направления потока мощности.
Отличительные особенности
Индикация активной и реактивной мощности с помощью четырехразрядных цифровых индикаторов.
Отдельный вход питания от сети постоянного или переменного тока.
Программирование параметров измерительных трансформаторов напряжения и тока.
Исполнение с интерфейсом RS485.
Исполнение в качестве реле напряжения, тока или мощности с двумя выходами – переключающими контактами реле.
Гальваническая развязка между цепями: входами измерения напряжений, входами измерения тока, входом питания и выходными цепями.
Крепление на переднюю панель с задним присоединением выводов.
Значения активной и реактивной мощности определяются путем многократного измерения и математической обработки результатов в реальном масштабе времени.
Возможность измерения напряжения, тока, cos φ и частоты измеряемых величин.
Возможность исполнения с тремя четырехразрядными цифровыми индикаторами.
Наличие режима калибровки, доступного с помощью специального кода.
Технические характеристики
Номинальные значения линейных напряжений подаваемых на измерительный вход
100, 127, 220, 380 В
Номинальные значения токов подаваемых на измерительный вход
1, 3, 5 А
Диапазон программируемых значений входного напряжения трансформаторов напряжения
1-9999 кВ стандартные значения (6; 6,3; 10; 35; 110; 150; 154; 220; 330; 750) кВ
Диапазон программируемых значений входного тока трансформаторов тока
1-9999 А стандартные значения (5; 40; 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1200; 1500; 2000; 3000) А
Основная приведенная погрешность
1,0%
Диапазон напряжений питания:
переменного тока частотой 50 Гц
85 — 265 В
постоянного тока
60 — 350 В
Потребляемая мощность не более
2 Вт
Габаритные размеры
72 x 72 x 97 мм
Размер установочного отверстия
68 x 68 мм
Высота цифр
10 мм
Цвет свечения:
исполнение по умолчанию
красный
по требованию заказчика
зеленый, желтый
Электрическая прочность изоляции между цепями: входами измерения напряжения; входами измерения тока; входом питания и выходными цепями, 50 Гц, 1 мин
2 кВ
Диапазон рабочих температур
-25 … +55°C
Степень защиты в соответствии с EN 60529/IEC 529:
индикатора
IP40
клеммника
IP20
Способ монтажа и способ присоединения внешних выводов:
для монтажа на переднюю панель
заднее подсоединение подводящих проводов с помощью клеммников
